Wasserkraftanlage Raguhn

Innovative Fischschutz- und Bypasssysteme an der Mulde in Sachsen-Anhalt

Die Wasserkraftanlage Raguhn an der Vereinigten Mulde in Sachsen-Anhalt ist ein modernes Laufwasserkraftwerk (88 m³/s). Mit Kaplanturbine, optimiertem Rechen und leistungsfähigem Bypass verbindet sie Energiegewinnung und Fischschutz. Untersuchungen zeigen: Über 1.100 Fische aus 20 Arten nutzten den Bypass. Raguhn gilt damit als gelungenes Beispiel für ökologische Wasserkraft.

PROJEKTDETAILS

Projektzeitraum

08.2006 bis 03.2008

Bausparte

Spezialtiefbau

Ort

Raguhn

Daten und Fakten zum Projekt

1600 m² Spundbohlenverbau

385 m Bohrpfahlwand

25 Tiefbrunnen

325 Kleinverpresspfähle

Umwelttechnik & Wasserbau GmbH, Wasserkraftanlage Raguhn

DER BAUUMFANG

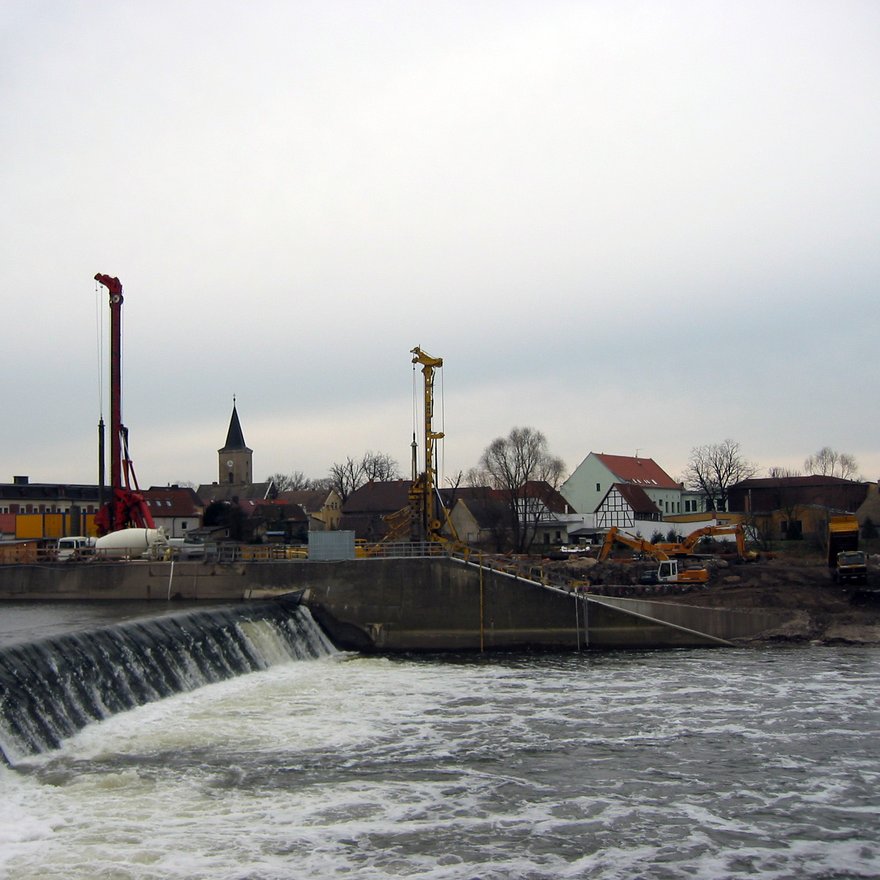

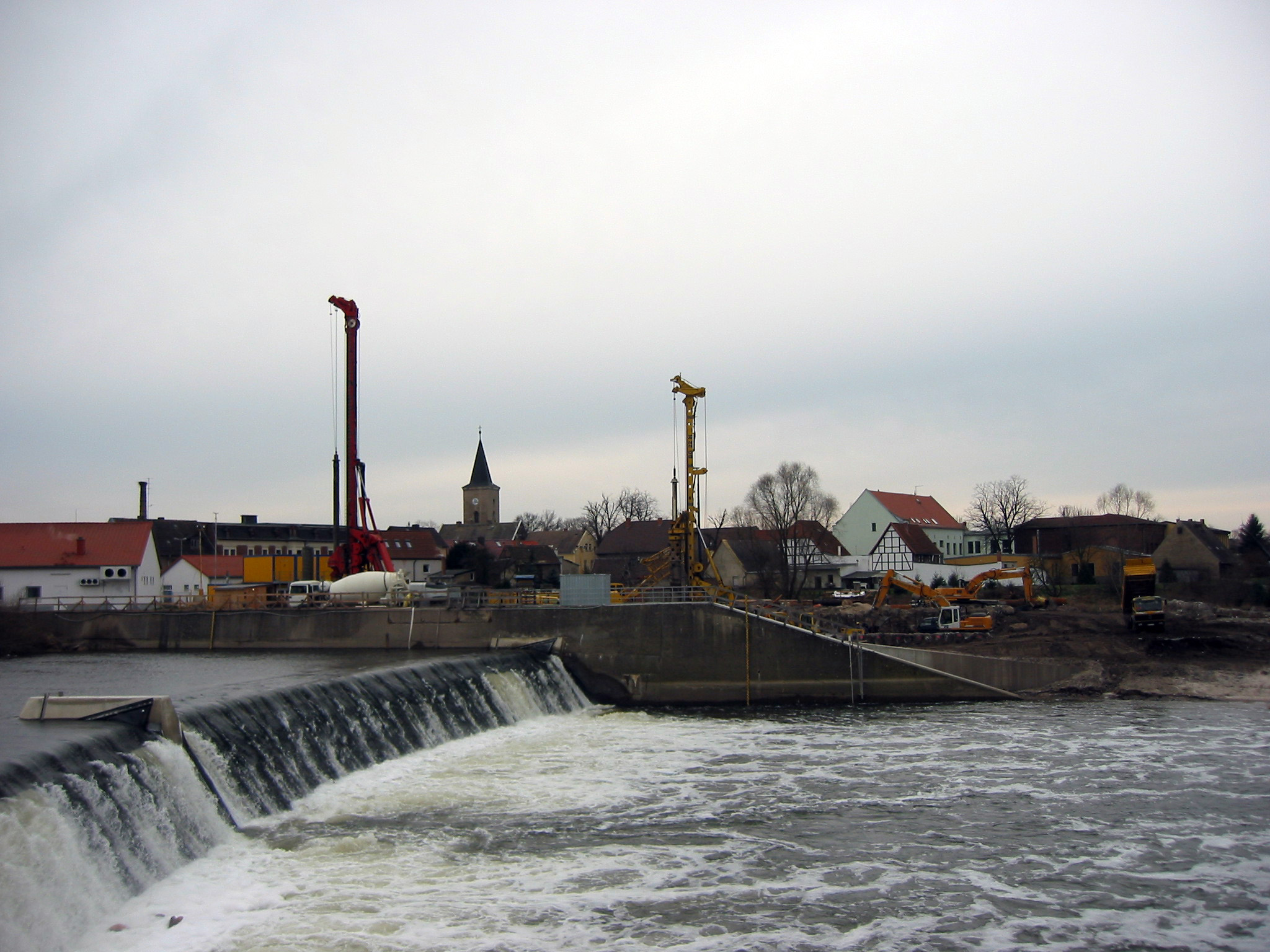

Im Juli 2006 begannen im sachsen-anhaltinischen Raguhn die Arbeiten an einer Wasserkraftanlage, bestehend aus einem Triebwasserkanal, einem Krafthaus und einem Auslauf. Das Buchtenkraftwerk linksseitig an der Vereinigten Mulde sollte mit Anlagen ausgestattet werden, die den Auf- und Abstieg der Flussfische ermöglichen. Für den Abstieg galt es, einen vertikalen Bypass anzulegen und den Einlaufrechen aus Gründen des Fischschutzes mit Fischbauchprofilen zu versehen.

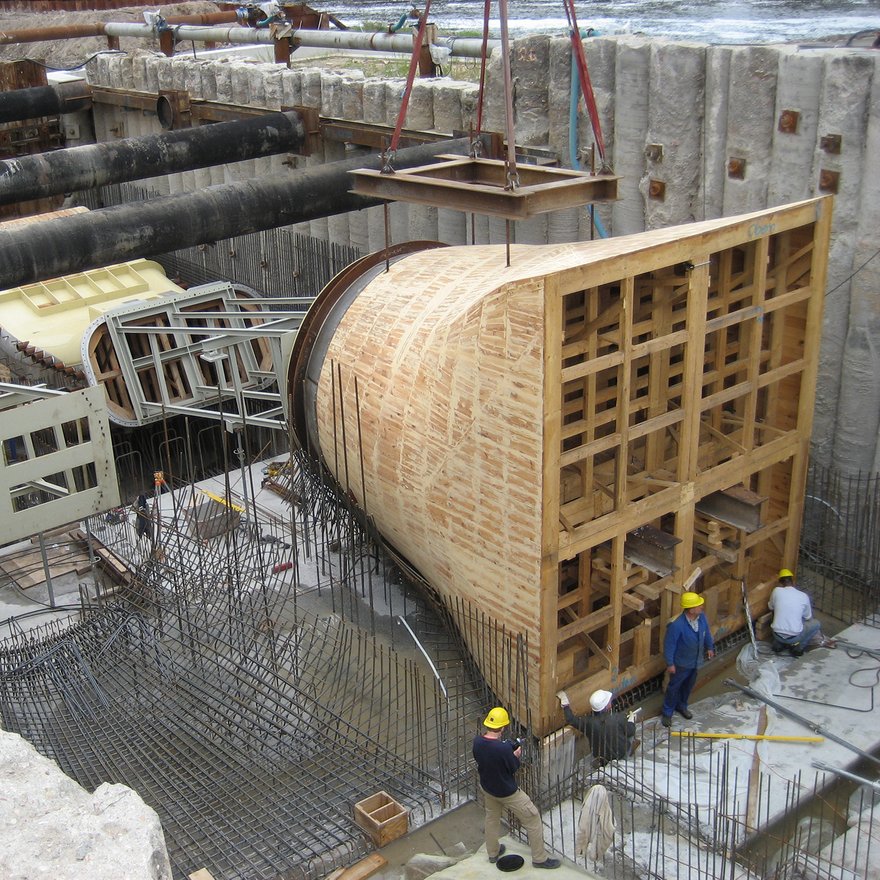

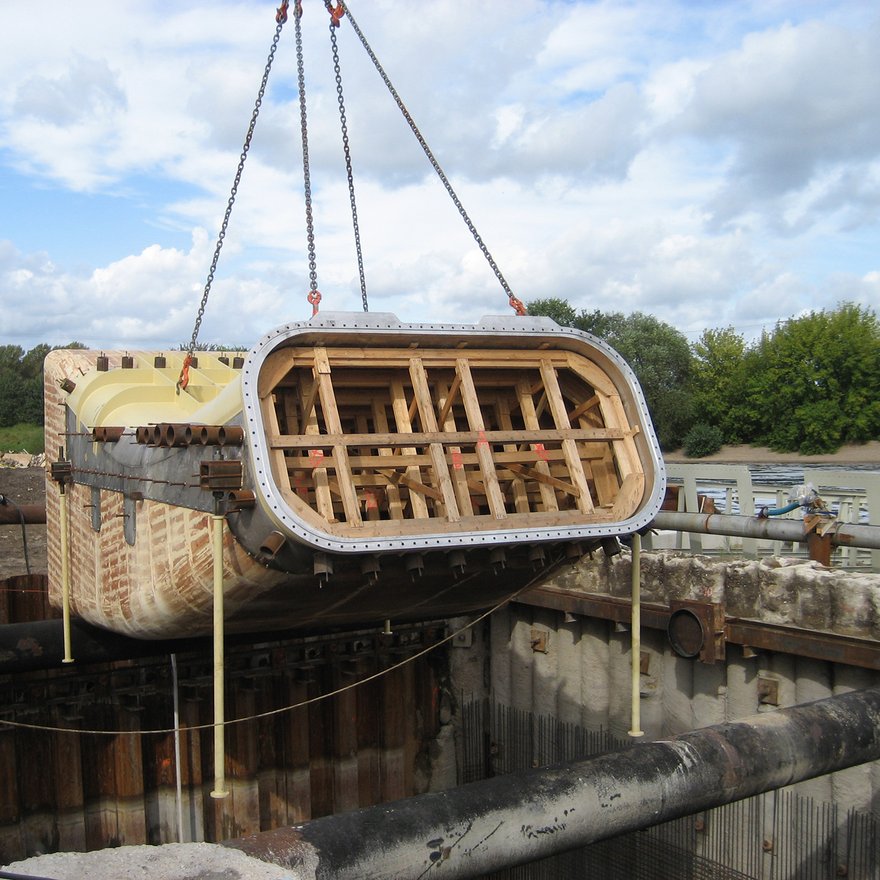

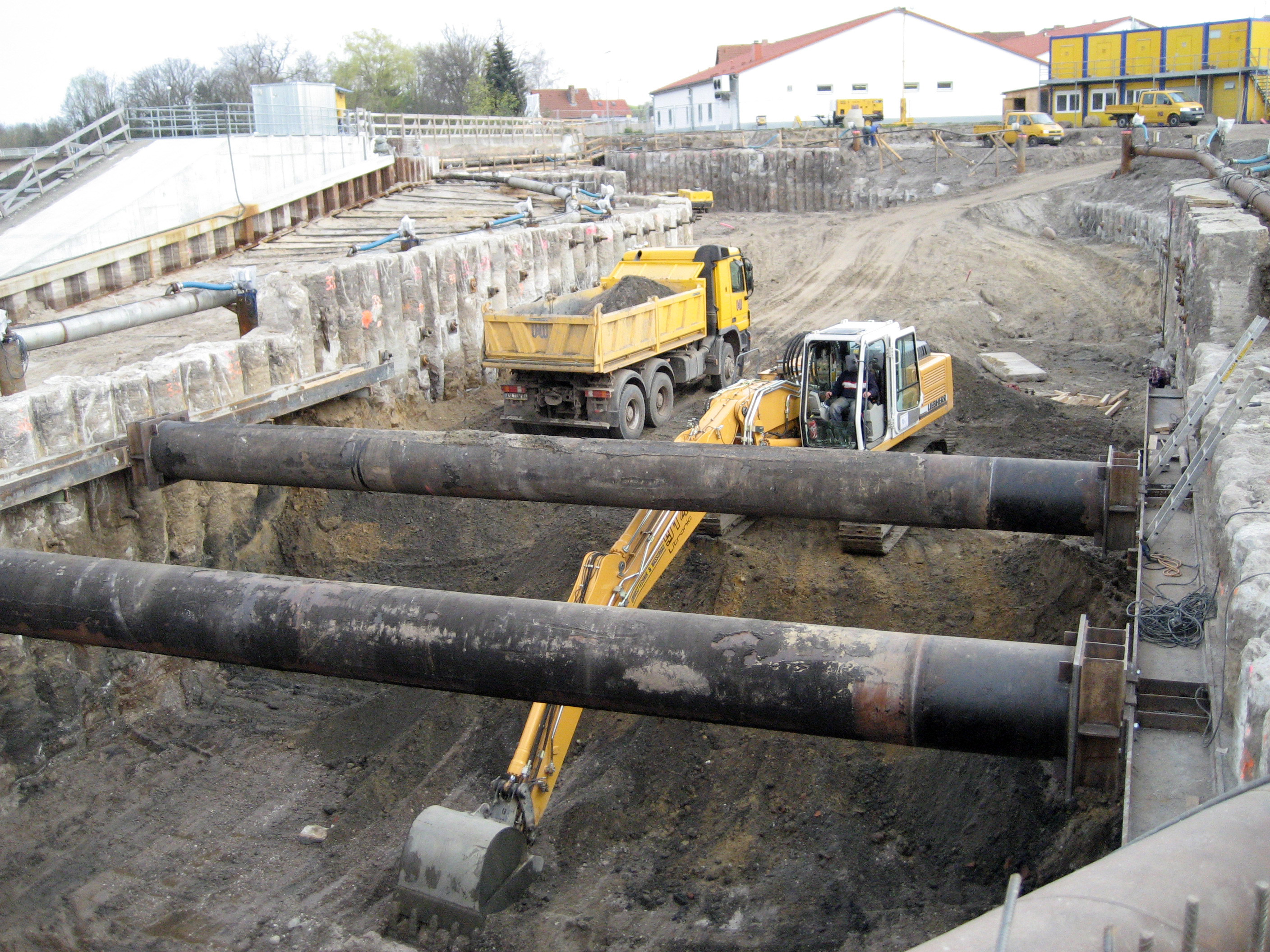

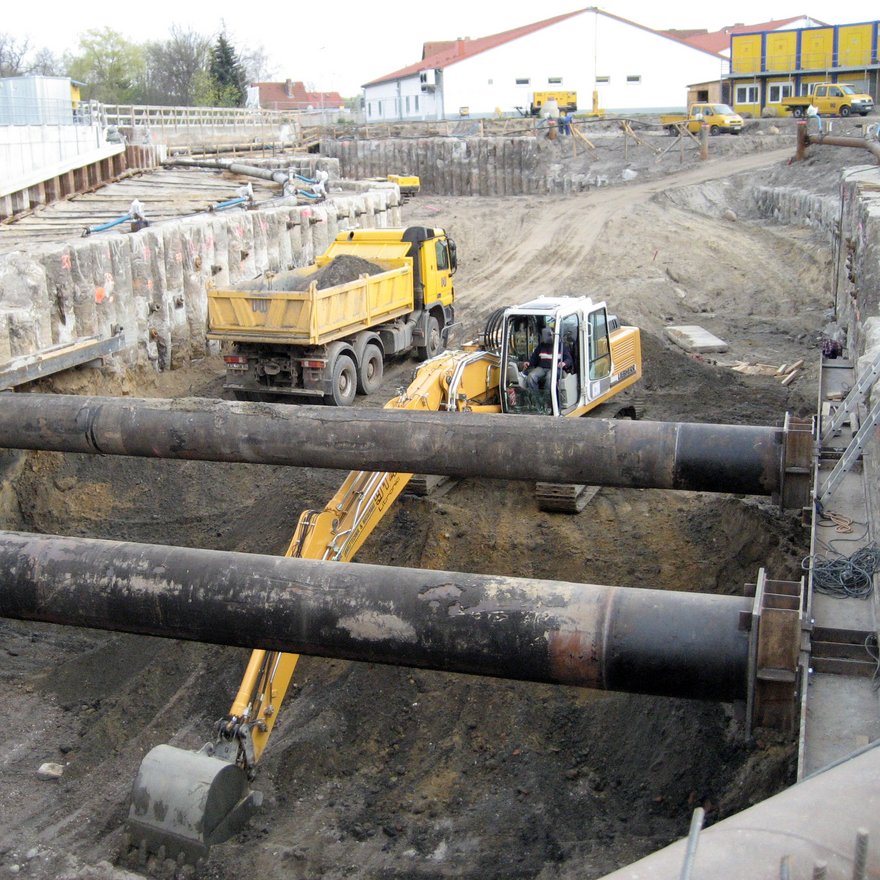

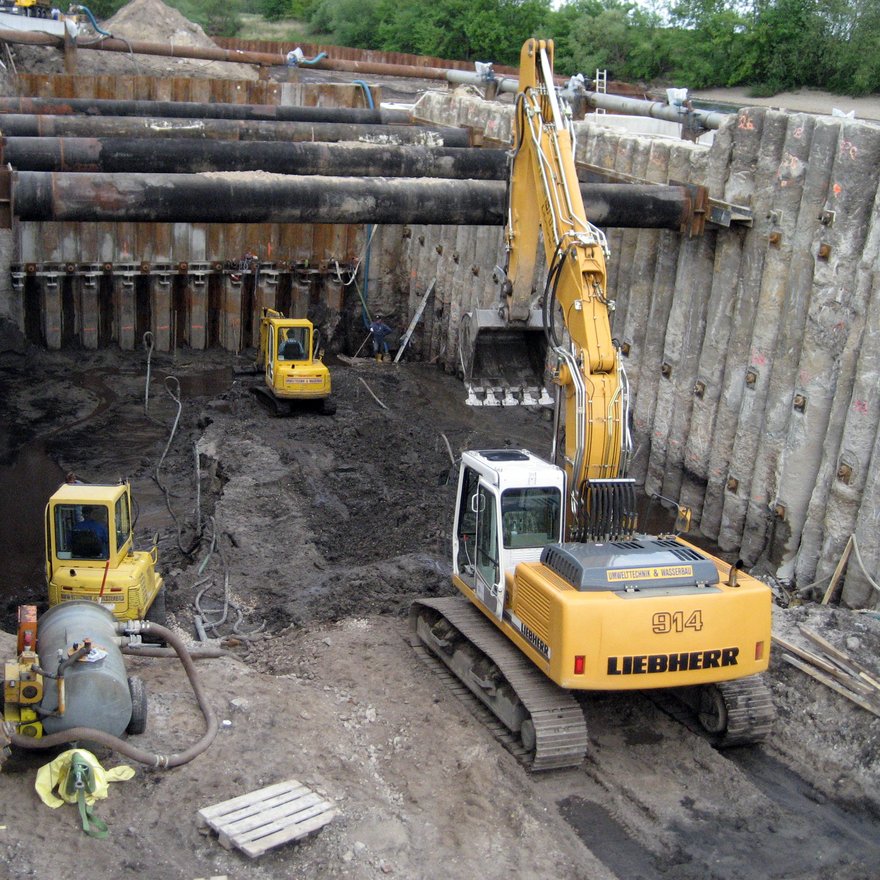

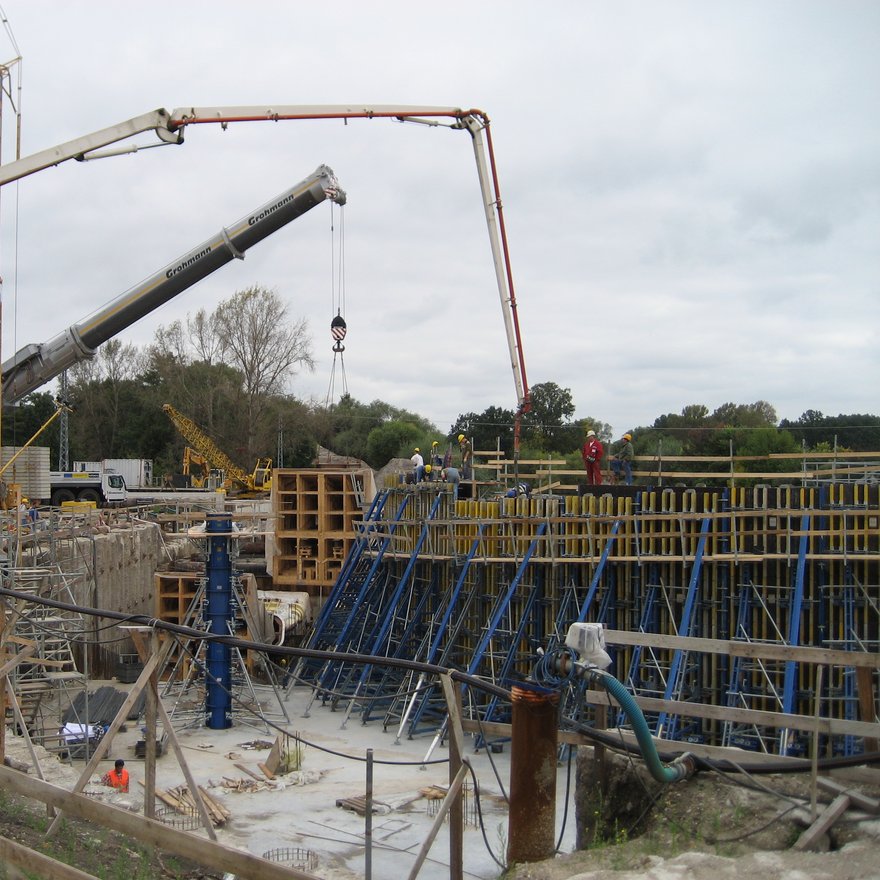

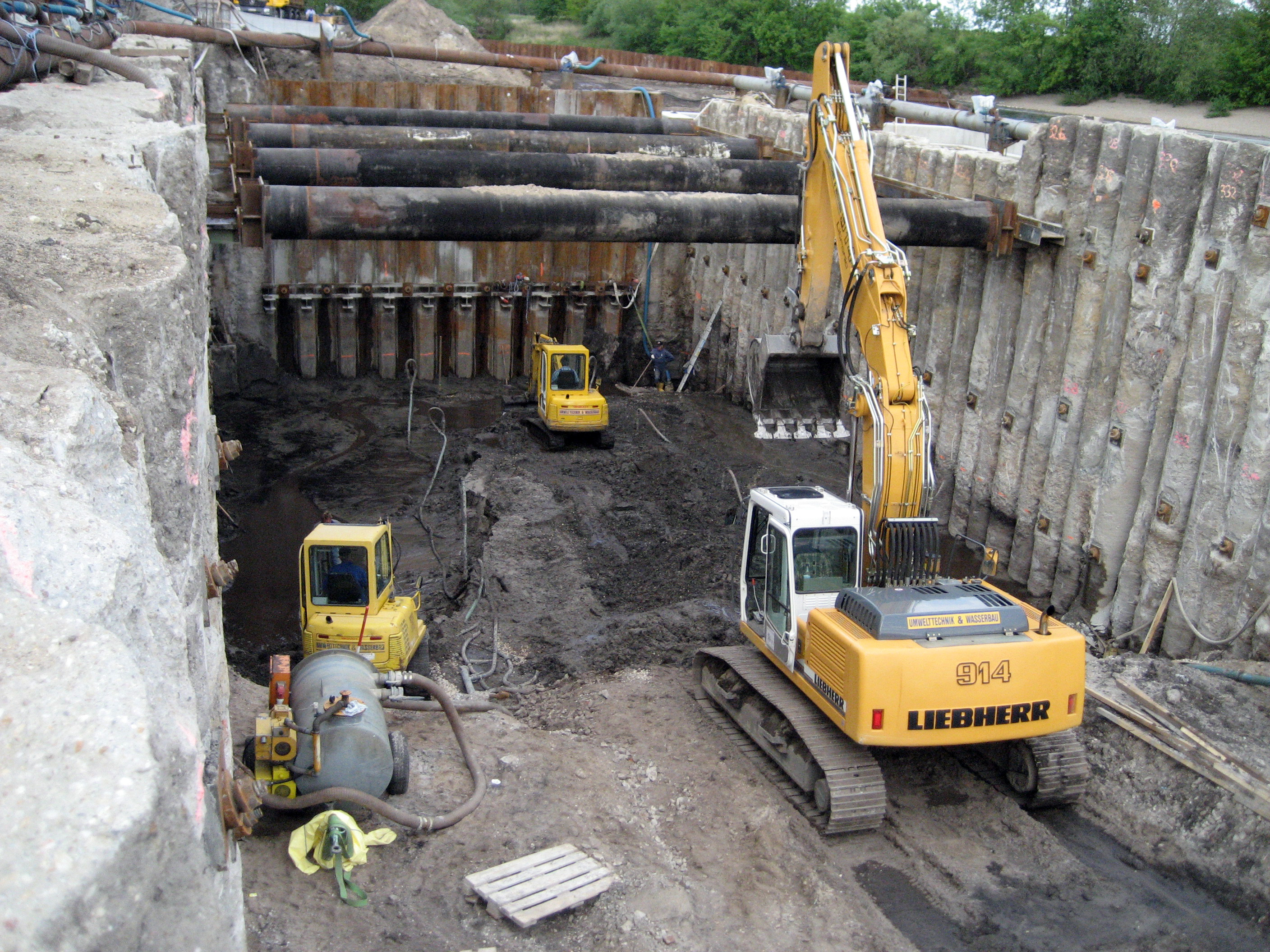

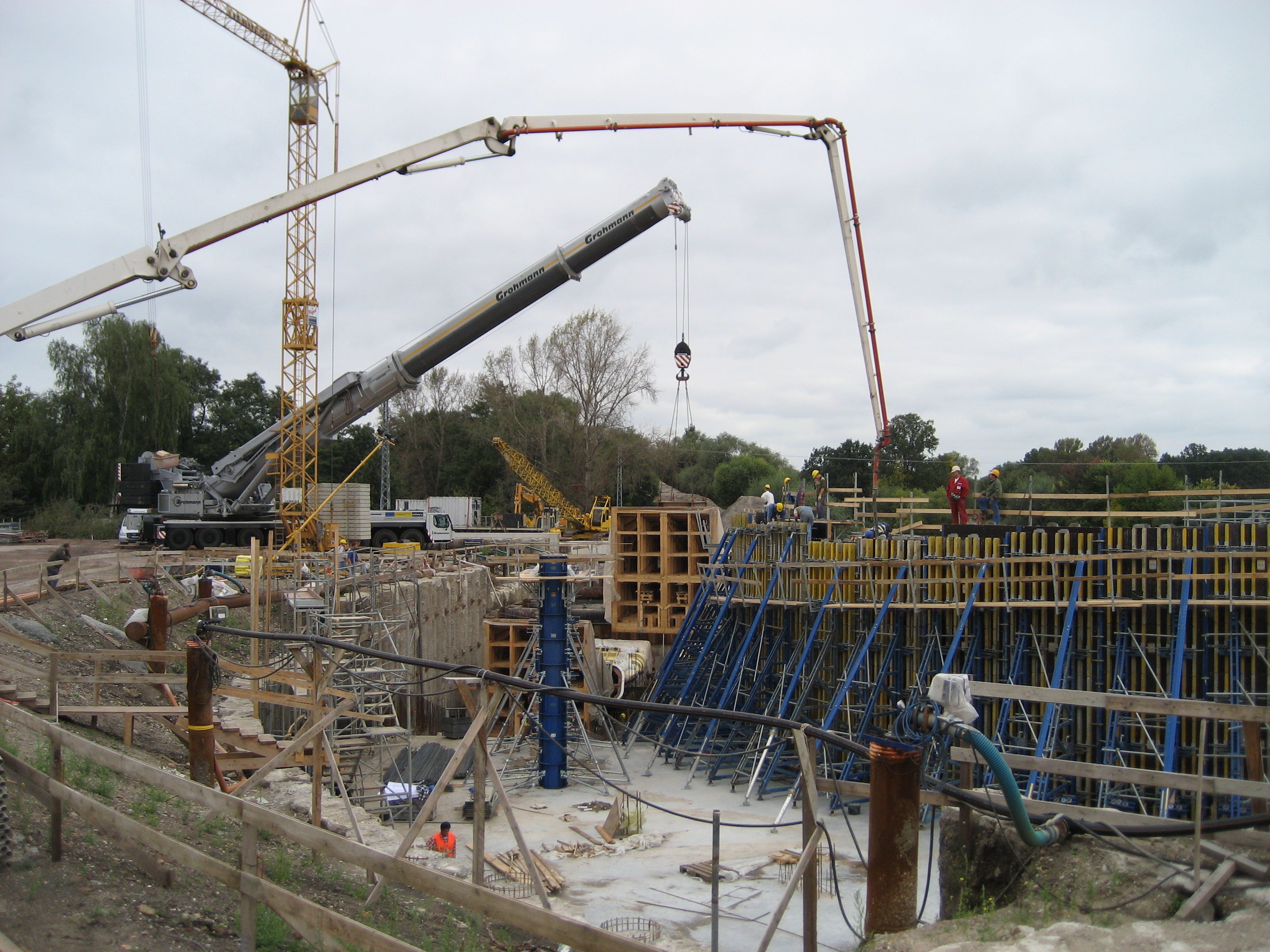

Wir übernahmen umfangreiche Beton- und Tiefbauarbeiten, darunter die Herstellung der Bohrpfähle, rund 50.000 m³ Erdaushub sowie etwa 2.000 m² Spundbohlenwände. Hinzu kamen Stahlwasserbauarbeiten sowie Treppen, Geländer und technische Anlagen. Im Dezember 2008 wurde die Wasserkraftanlage mit zwei Turbinen und einer Gesamtleistung von zwei Megawatt fertiggestellt. Der Fischpass ging im Februar 2009 in Betrieb.

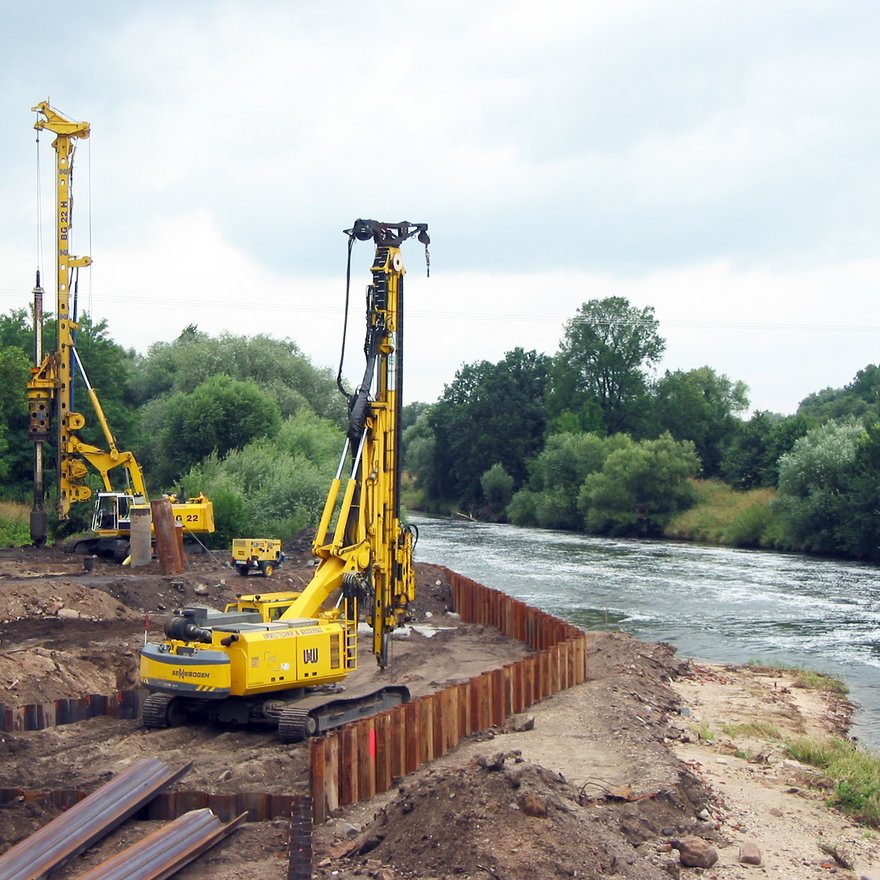

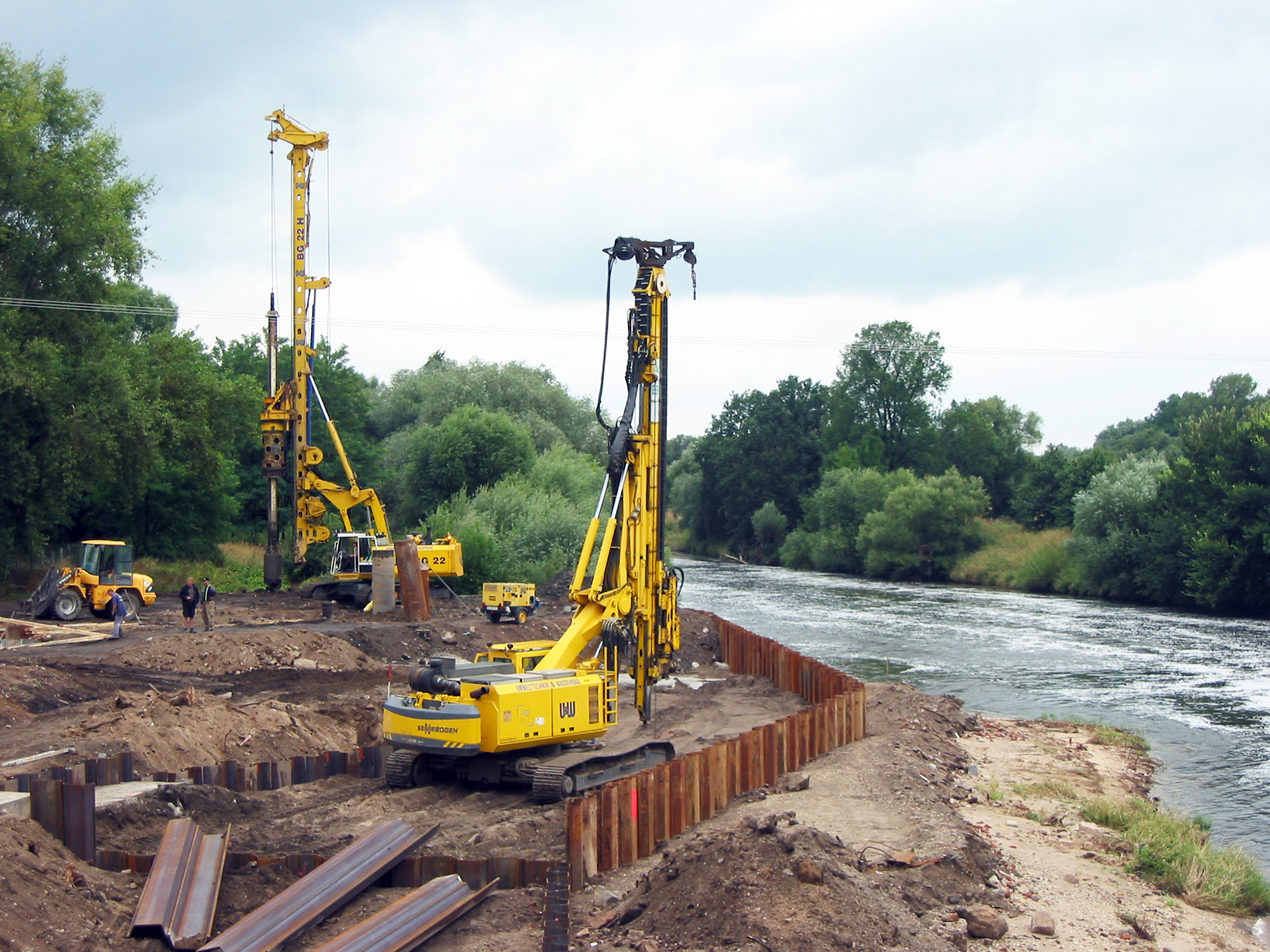

ca. 1230m² temporärer Spundbohlenverbau ; L= 8,0 – 12,0m
ca. 1600m² dauerhafter Spundbohlenverbau ; L= 5,5 - 15,0m

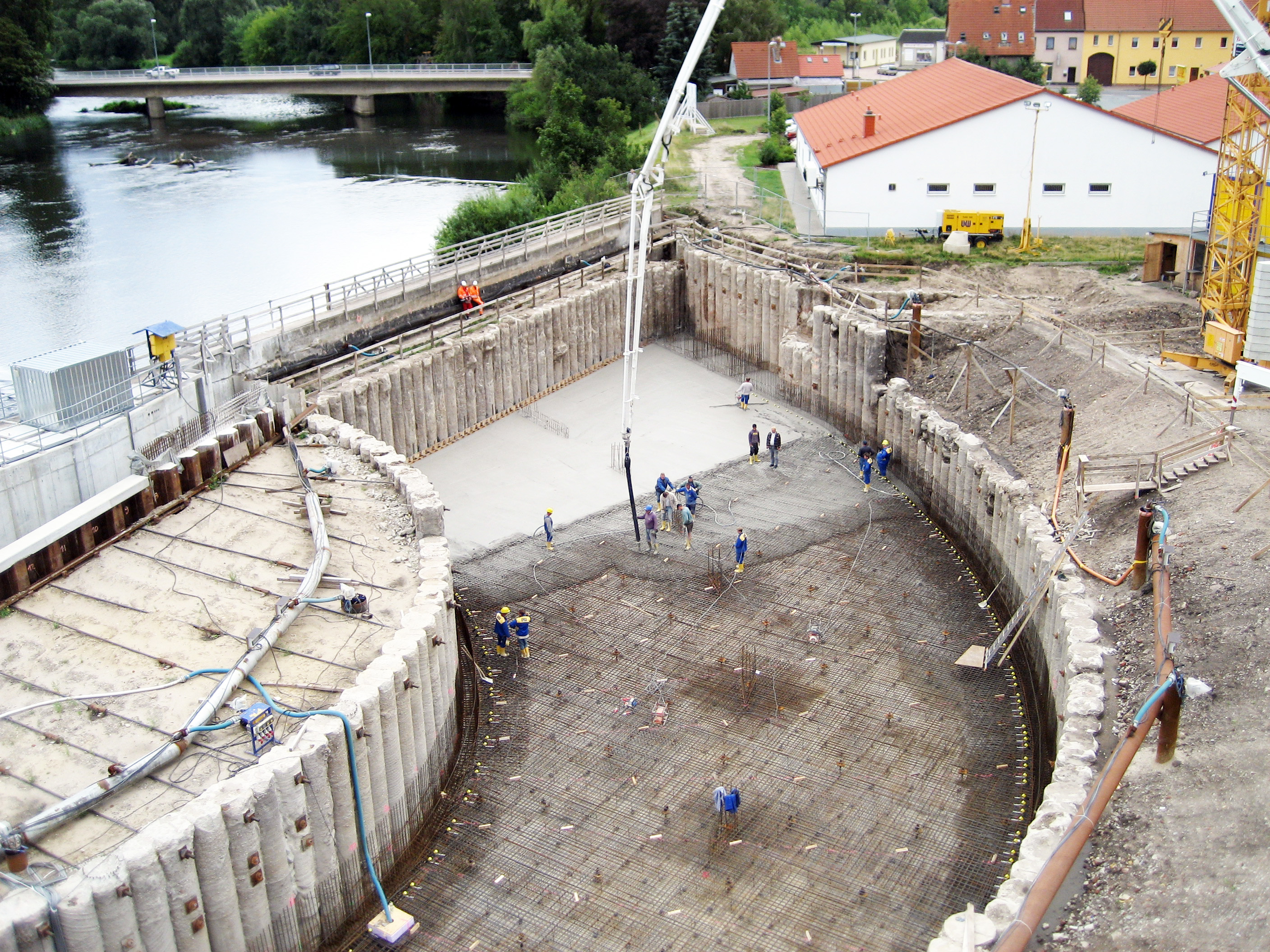

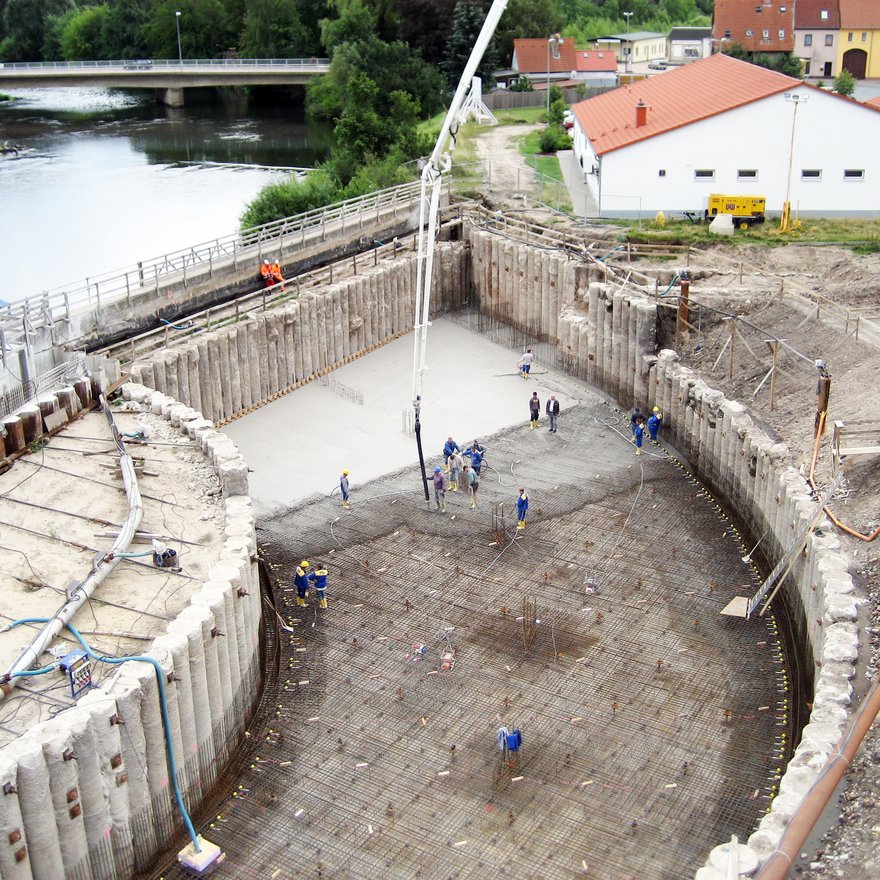

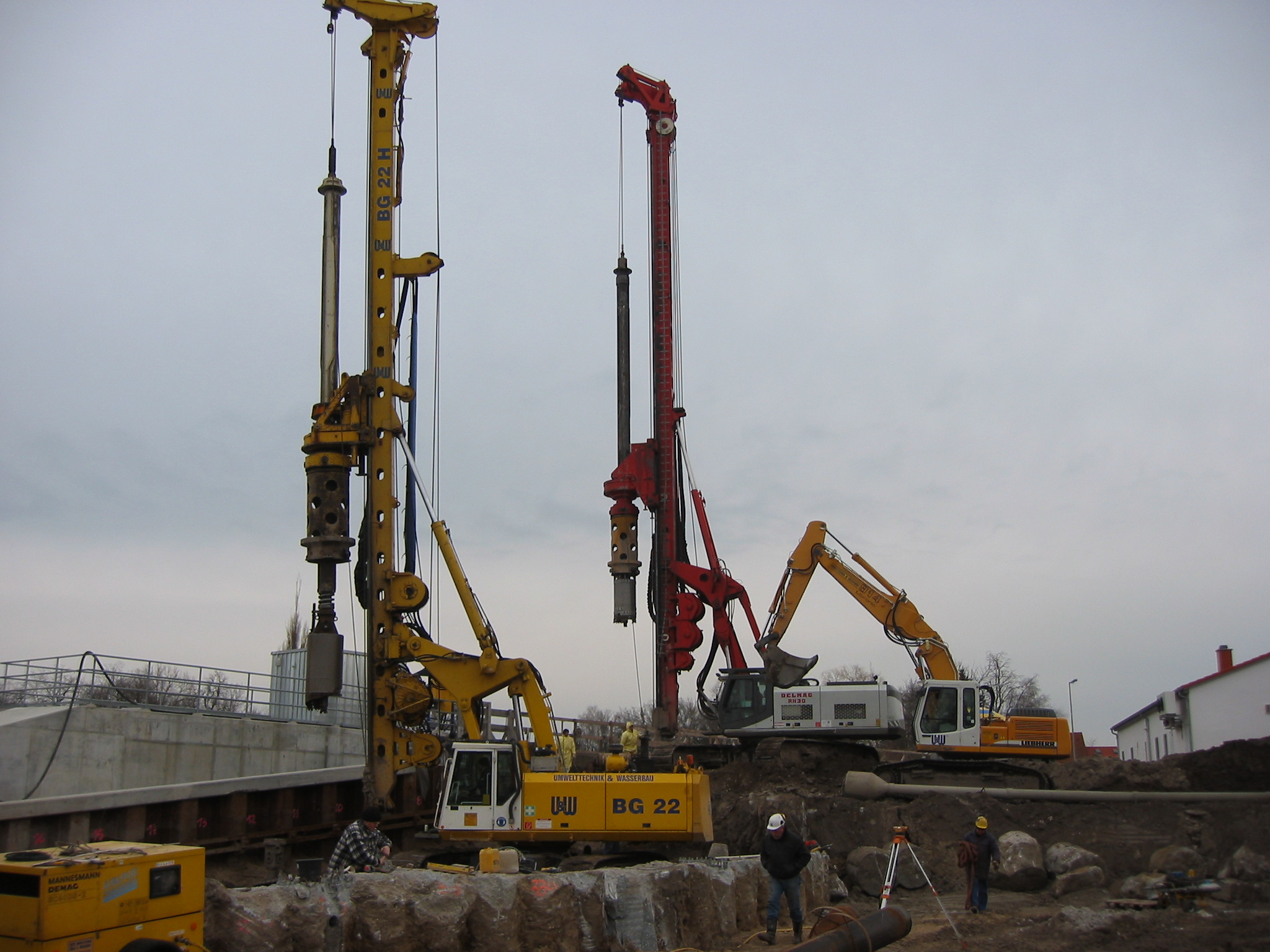

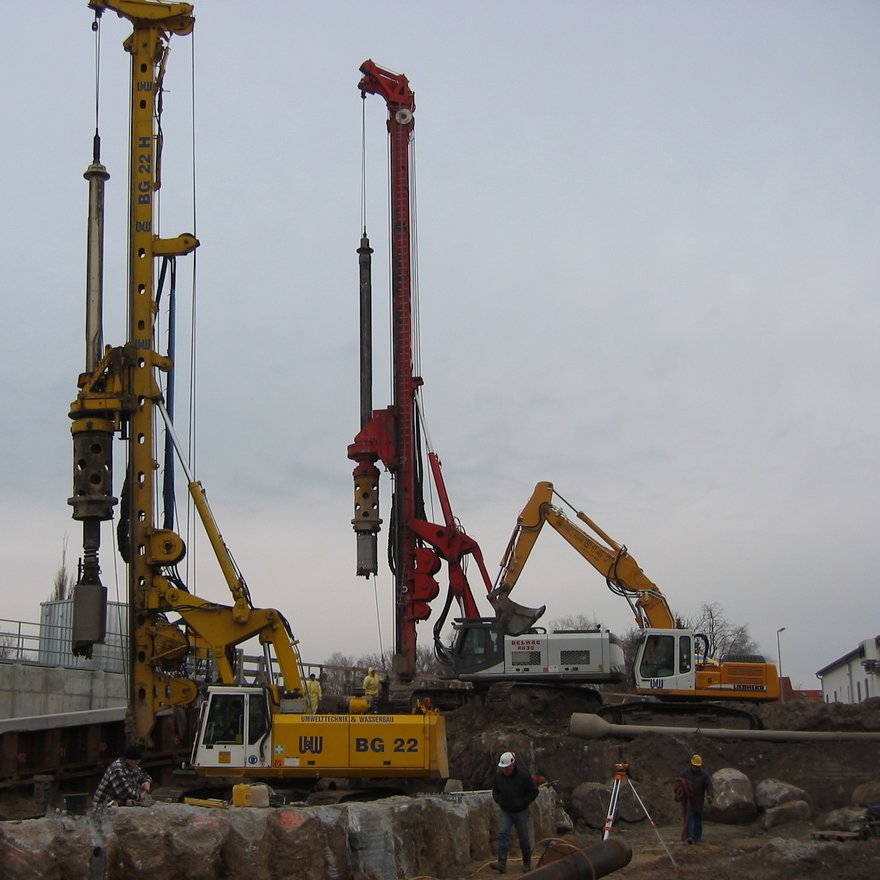

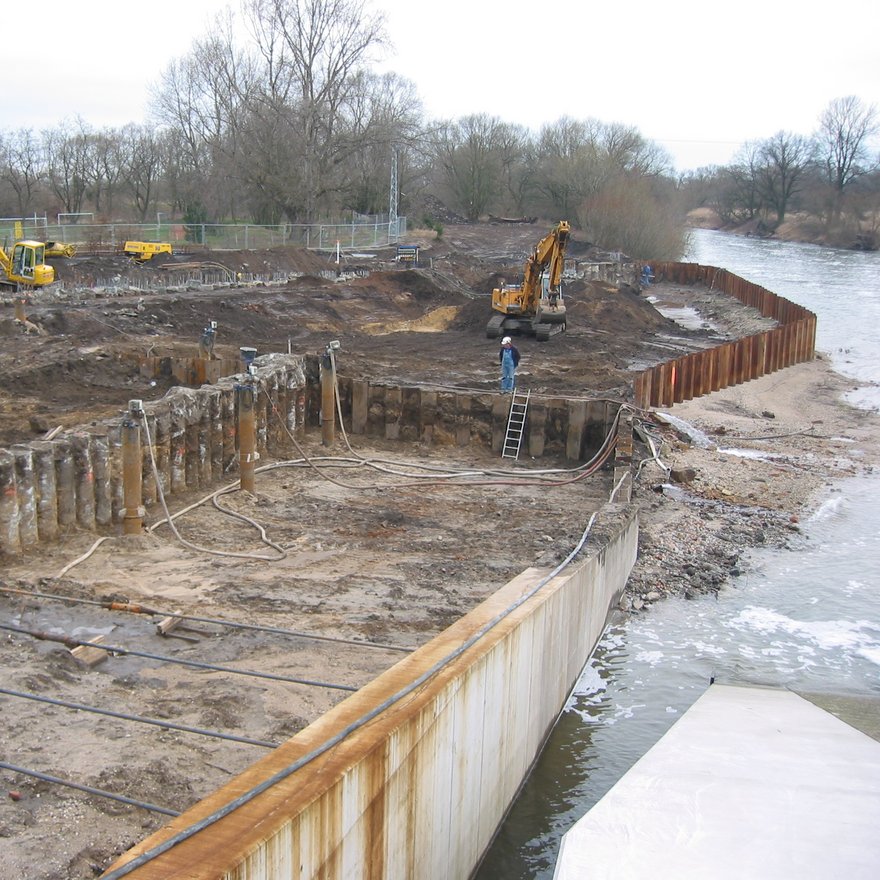

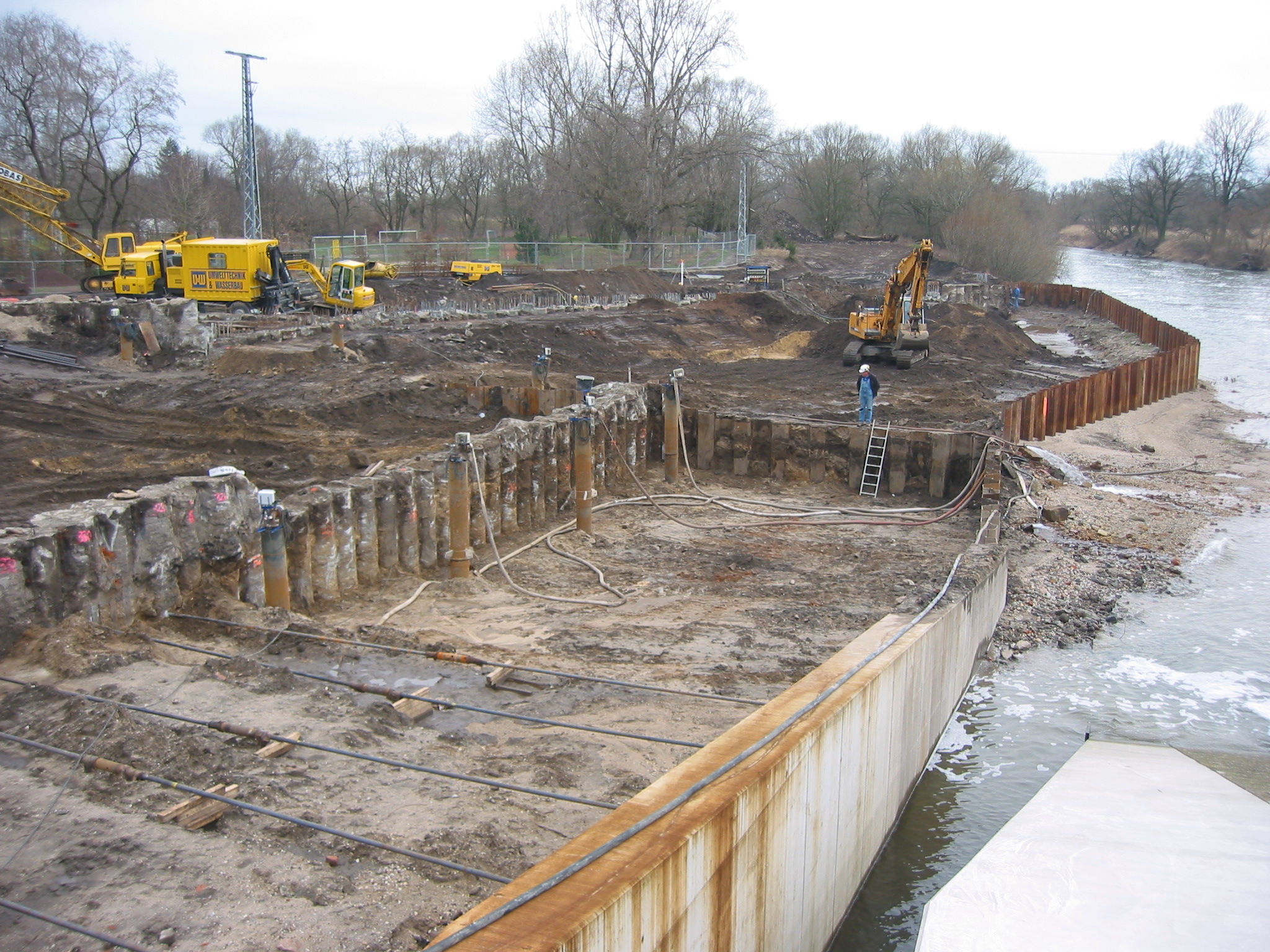

ca. 385 m überschnittene Bohrpfahlwand; Durchmesser: 880 mm; Pfahllänge 8,50 m bis 14,00 m
25 Tiefbrunnen; Ausbau-Durchmesser 880mm inkl. Ausrüstung und Sammelleitungen DN 250 bis DN 400

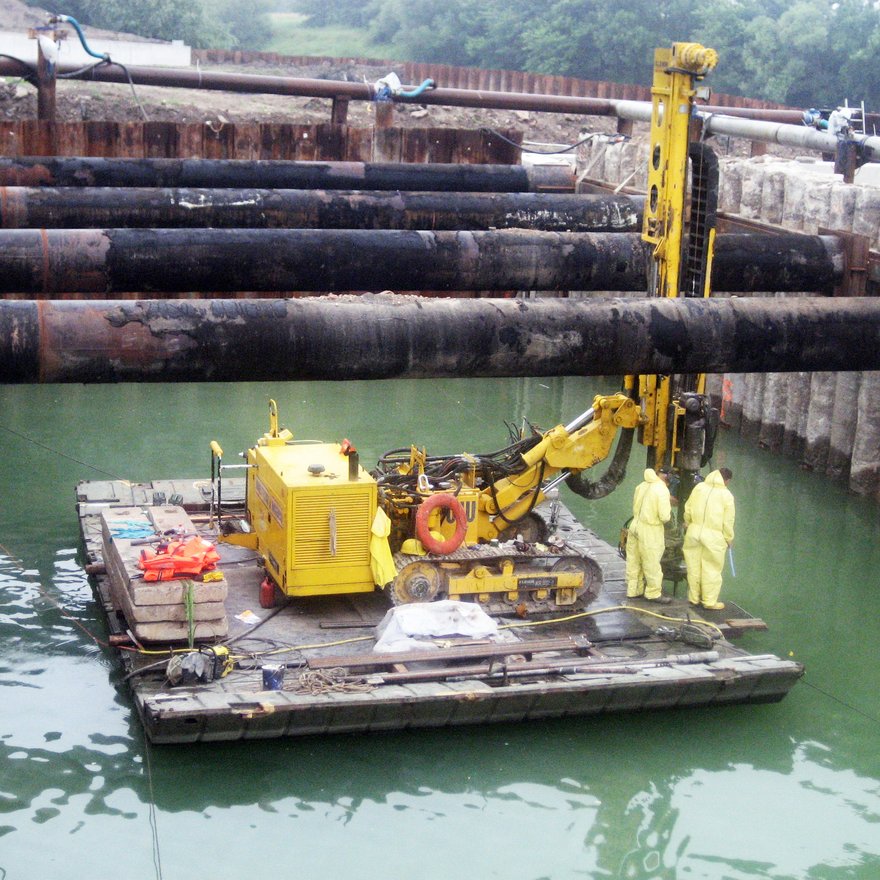

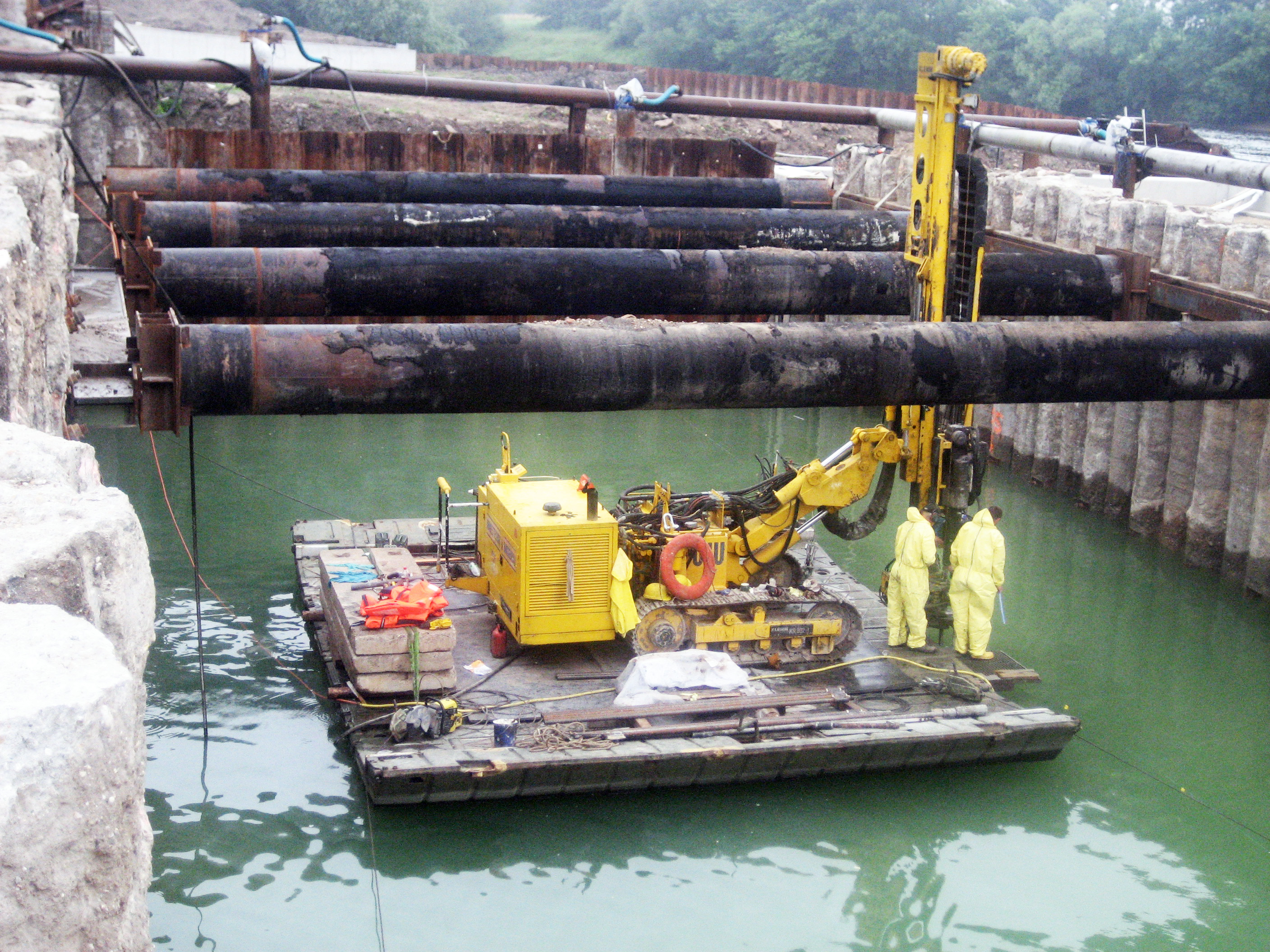

325 Stck. Kleinverpresspfähle Titan 52/26; L = 12,0 -17,0 m für Rückverankerung und Auftriebssicherung
